Wechselrichter richtig dimensionieren: Was bedeutet das DC/AC-Verhältnis in der Praxis?

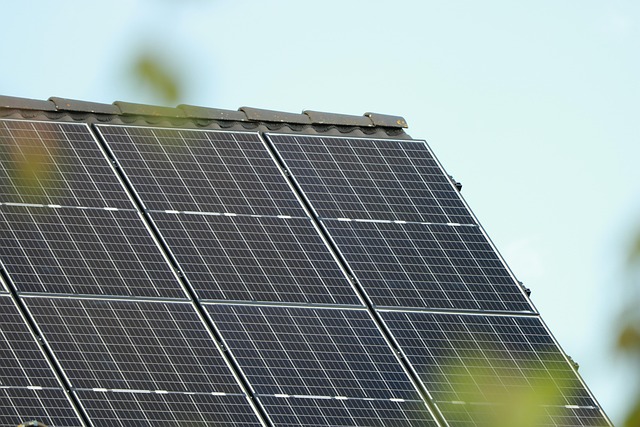

Symbolfoto: Pixabay

Warum die Größe des Wechselrichters wichtig ist

Bei einer Photovoltaikanlage denkt man zunächst an Solarmodule, Dachfläche und mögliche Stromerträge. Ein Bauteil wird dabei leicht unterschätzt: der Wechselrichter. Er wandelt den von den Modulen erzeugten Gleichstrom (DC) in Wechselstrom (AC) um, der im Haushalt genutzt oder ins öffentliche Netz eingespeist werden kann.

Damit eine PV-Anlage möglichst effizient arbeitet, müssen Solarmodule und Wechselrichter gut aufeinander abgestimmt sein. Genau hier kommt das sogenannte DC/AC-Verhältnis ins Spiel.

Was bedeutet das DC/AC-Verhältnis?

Das DC/AC-Verhältnis beschreibt das Verhältnis zwischen der installierten Leistung der Solarmodule und der Nennleistung des Wechselrichters.

Ein einfaches Beispiel: Eine Anlage verfügt über Solarmodule mit insgesamt 10 Kilowatt-Peak (kWp) und einen Wechselrichter mit 8 Kilowatt (kW) AC-Leistung. Das DC/AC-Verhältnis beträgt in diesem Fall 1,25.

Die Modulleistung ist also bewusst etwas höher als die maximale Ausgangsleistung des Wechselrichters. Das klingt zunächst ungewöhnlich, ist in der Praxis bei Photovoltaikanlagen aber durchaus üblich.

Warum die Modulleistung größer sein kann

Solarmodule erreichen ihre angegebene Spitzenleistung nur unter bestimmten Testbedingungen. Im normalen Betrieb liegen die tatsächlichen Werte häufig darunter. Sonneneinstrahlung, Temperatur, Ausrichtung und Verschattung beeinflussen die Leistung.

Ein Wechselrichter, der exakt auf die maximale Modulleistung ausgelegt ist, würde deshalb einen großen Teil des Tages nicht annähernd an seiner maximalen Leistung arbeiten.

Durch eine etwas größere DC-Leistung kann der Wechselrichter häufiger in einem günstigen Leistungsbereich betrieben werden. Besonders bei schwächerer Sonneneinstrahlung, morgens, abends oder an bewölkten Tagen kann sich diese Auslegung bemerkbar machen.

Was passiert bei zu vielen Solarmodulen?

Natürlich lässt sich das Verhältnis nicht beliebig erhöhen. Erzeugen die Module bei sehr guter Sonneneinstrahlung mehr Leistung, als der Wechselrichter verarbeiten kann, wird die überschüssige Leistung begrenzt.

Dieser Vorgang wird häufig als „Clipping“ bezeichnet. Der Wechselrichter gibt dann nur seine maximal mögliche AC-Leistung ab, obwohl die Module theoretisch mehr Strom liefern könnten.

Das bedeutet jedoch nicht automatisch, dass diese Energie verloren geht, denn die maximale Modulleistung wird in der Realität nur selten über einen längeren Zeitraum erreicht.

Ein Beispiel aus der Praxis

Nehmen wir eine Photovoltaikanlage mit 12 kWp Modulleistung und einem 10-kW-Wechselrichter. Das DC/AC-Verhältnis liegt bei 1,2.

An einem sonnigen Mittag könnten die Module theoretisch mehr als 10 kW erzeugen. Der Wechselrichter begrenzt seine Ausgangsleistung dann auf 10 kW. In den übrigen Stunden des Tages liegt die Leistung der Module jedoch häufig deutlich darunter.

Die größere Modulfläche kann somit dazu beitragen, dass der Wechselrichter über einen längeren Zeitraum mit einer guten Auslastung arbeitet.

Das Verhältnis hängt von der Anlage ab

Ein allgemein gültiger Idealwert existiert nicht. Die passende Dimensionierung hängt unter anderem von der Ausrichtung des Daches, dem Standort, der Dachneigung, möglichen Verschattungen und dem gewünschten Anlagenbetrieb ab.

Auch die Frage, ob möglichst viel Strom direkt im Haushalt verbraucht, ein Batteriespeicher geladen oder möglichst viel Energie ins Netz eingespeist werden soll, kann bei der Planung eine Rolle spielen.

Eine Ost-West-Anlage kann beispielsweise eine andere Auslegung sinnvoll machen als eine große, exakt nach Süden ausgerichtete Dachfläche.

Nicht nur auf die Kilowattzahl schauen

Bei der Auswahl eines Wechselrichters zählt nicht allein die Nennleistung. Auch die Anzahl und Auslegung der MPP-Tracker, der zulässige Eingangsstrom, der Spannungsbereich und die Kompatibilität mit den verwendeten Solarmodulen sollten berücksichtigt werden.

Wer später einen Batteriespeicher nachrüsten möchte, sollte außerdem prüfen, ob der Wechselrichter dafür geeignet ist oder ob ein entsprechendes System vorgesehen werden kann.

Was bedeutet das für Hausbesitzer?

Für Betreiber einer Photovoltaikanlage bedeutet ein passendes DC/AC-Verhältnis vor allem, die Anlage nicht unnötig groß oder klein zu dimensionieren. Ein zu großer Wechselrichter kann ebenso ungünstig sein wie eine übermäßig hohe Modulleistung.

Eine gute Planung berücksichtigt deshalb nicht nur die maximale Leistung an einem sonnigen Sommertag. Entscheidend ist vielmehr, wie die Anlage über das gesamte Jahr hinweg arbeitet.

Gerade bei einer Neuinstallation lohnt es sich daher, die Auslegung anhand des konkreten Daches und des eigenen Stromverbrauchs berechnen zu lassen. So lässt sich besser einschätzen, welche Kombination aus Modulleistung und Wechselrichter zur geplanten Photovoltaikanlage passt.
